SL7100 线性降压LED恒流驱动器

线性降压恒流芯片

线性降压恒流IC

线性降压LED驱动电路

概述

SL 7100 是一种带调光功能的线性降

压LED 恒流驱动器，仅需外接一个电阻就

可以构成一个完整的LED 恒流驱动电路，

调节该外接电阻可调节输出电流，输出电

流范围为10mA~1500mA。

SL 7100 内置过热保护功能，可有效

保护芯片，避免因过热而造成损坏。

SL 7100 具有很低的静态电流，典型

值为60uA。

SL 7100 支持数字PWM 调光和DIM

模拟调光功能，可通过在PWM 脚加PWM

信号调节LED 电流。也可以通过在DIM

脚输入0~1V 的模拟电压，调节LED 电流，

当VDIM 电压大于1V，则输出电流保持

最大电流工作。

SL7100 内置输入过压保护功能。

SL 7100 采用ESOP8 封装。

特点

 低静态电流：60uA

 输出电流：10mA~1500mA。

 PWM 调光：最高频率10KHz

 输出电流精度：±5%

 内置过热保护

 VDD 工作电压：2.5- 40V

应用

 线性LED 照明驱动

 LED 手电筒、LED 台灯、LED 矿灯、

LED 指示灯等

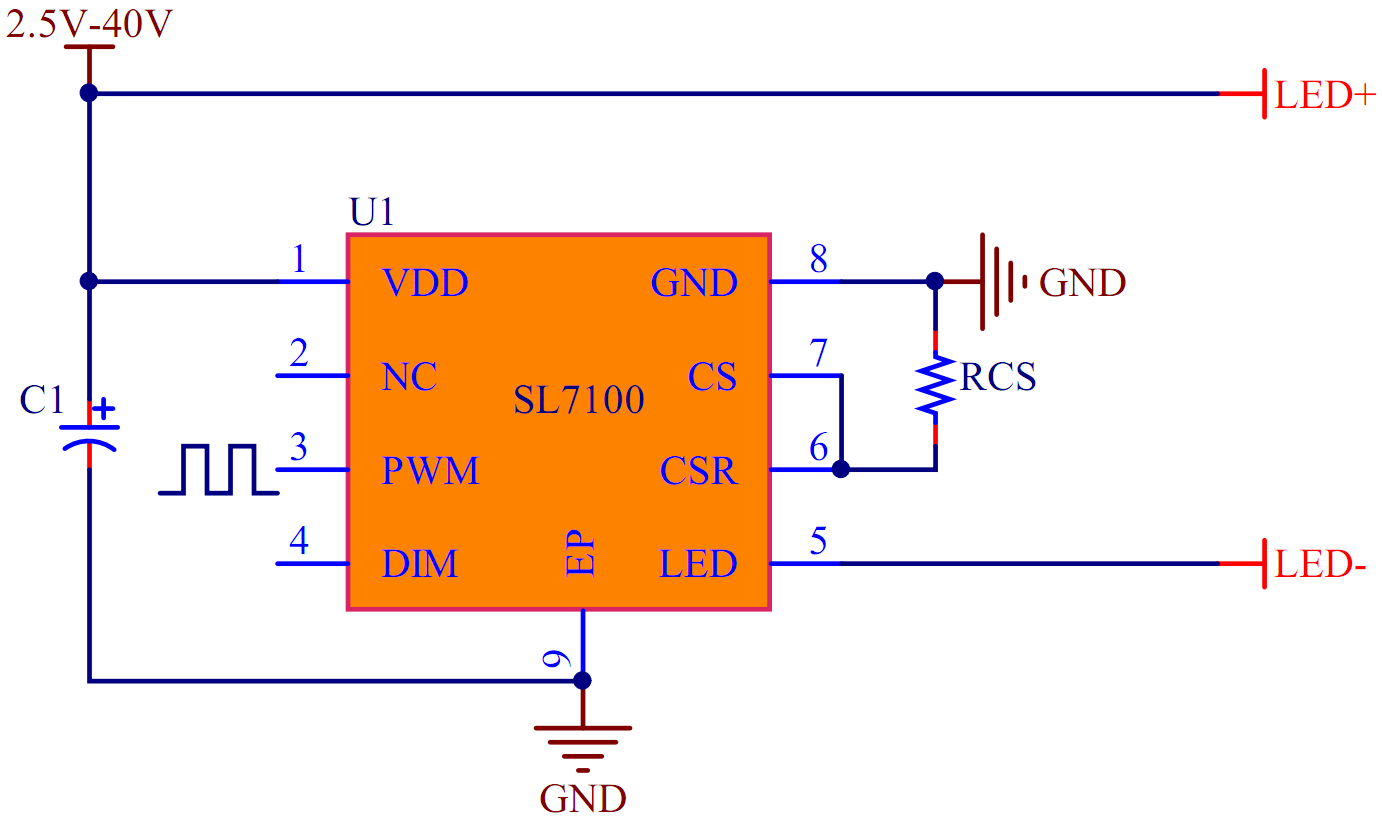

电路图
