SL7102 线性降压LED恒流驱动器

线性降压恒流IC

低压差线性恒流芯片

低压差线性恒流驱动芯片

概述

SL7102是一种带调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为10mA~1500mA。

SL7102内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。

SL7102具有很低的静态电流，典型值为60uA。

SL7102支持数字PWM调光和DIM模拟调光功能，可通过在PWM脚加PWM信号调节LED电流。也可以通过在DIM脚输入0~1V的模拟电压，调节LED电流，当VDIM电压大于1V，则输出电流保持最大电流工作。

SL7102内置输入过压保护功能。

SL7102采用DFN5X6-8L封装。

特点

 低静态电流：60uA

 输出电流：10mA~1500mA。

 PWM调光：最高频率16KHz

 输出电流精度：±4%

 内置过热保护

 VDD工作电压：2.5- 40V

应用

 线性LED照明驱动

 LED手电筒、LED台灯、LED矿灯、LED指示灯等

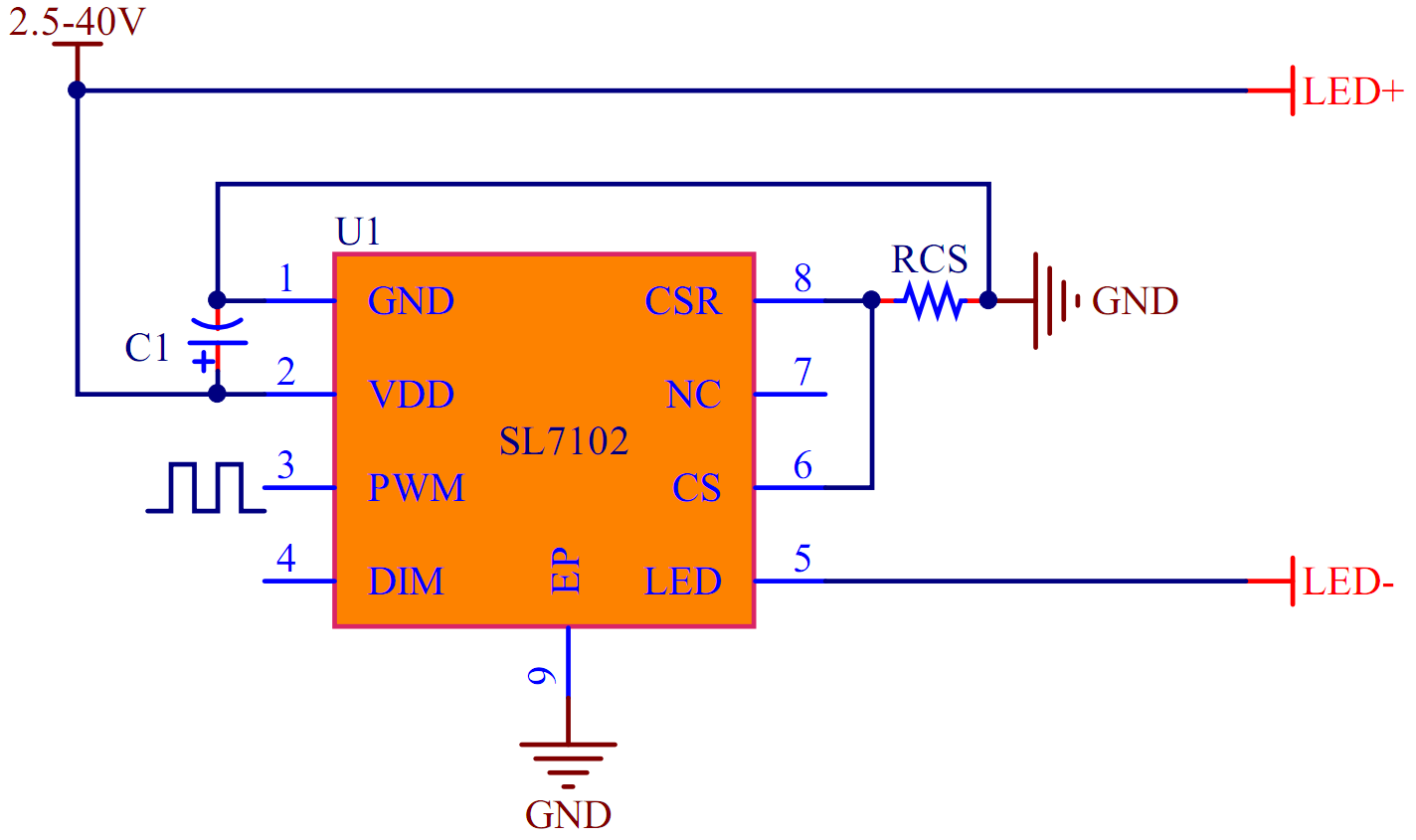

典型应用电路图
