SL4057 锂电池充电器

单锂电池管理芯片

国产锂电池管理芯片

3.7V锂电池管理芯片

概述

SL4057 是一款单节锂离子电池恒流/恒压线性充电器，简

单的外部应用电路非常适合便携式设备应用，适合USB

电源和适配器电源工作，内部采用防倒充电路，不需要外

部隔离二极管。热反馈可对充电电流进行自动调节，以便

在大功率操作或高环境温度条件下对芯片温度加以限制。

SL4057充电截止电压为4.2V，充电电流可通过外部电阻

进行设置。当充电电流降至设定值的1/10 时，SL4057 将

自动结束充电过程。

当输入电压被移掉后，SL4057 自动进入低电流待机状态，

将待机电流降至3uA。

特点

 最大充电电流：600mA

 无需MOSFET、检测电阻器和隔离二极管

 智能热调节功能可实现充电速率最大化

 智能再充电功能

 预充电压：4.2V

 C/10 充电终止

 2.9V 涓流充电阈值

 单独的充电、结束指示灯控制信号

 封装形式：SOT23-6L

应用

 手机、PDA、MP3/MP4

 蓝牙耳机、GPS

 充电座

 数码相机、Mini 音响等便携式设备

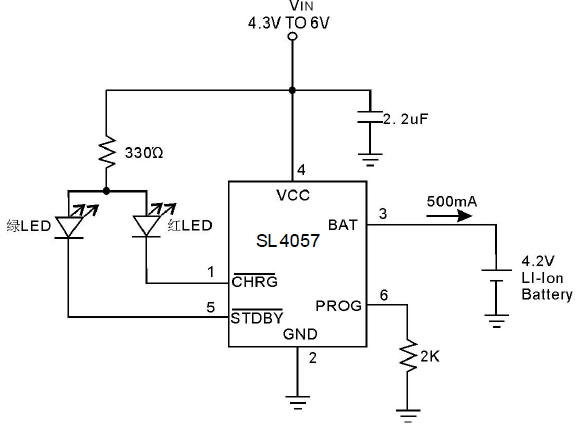

典型应用电路
