SL6203H 200MA低功耗LDO

线性稳压芯片

集成稳压芯片

宽电压电源稳压芯片

LDO芯片

概述

SL6203H 系列是一组CMOS 技术实现的三端低

功耗高电压稳压器。输出电流为 200mA 且允许的

输入电压可高达 80V。具有几个固定的输出电压，

范围从 2.1V 到 12.0V。CMOS 技术可确保其具有

低压降和低静态电流的特性。最高耐压100V.

尽管主要为固定电压调节器而设计，但这 IC 可

与外部元件结合来获得可变的电压和电流。

特性

• 低功耗

• 低压降

• 较低的温度系数

• 支持80V输入,最高耐压100V

• 静态电流 2μA

• 大电流输出：200mA

• 输出电压精度：±2%

• 封装类型：SOT89

• 输出无上电过冲

应用领域

• 电池供电设备

• 通信设备

• 音频/ 视频设备

应用电路

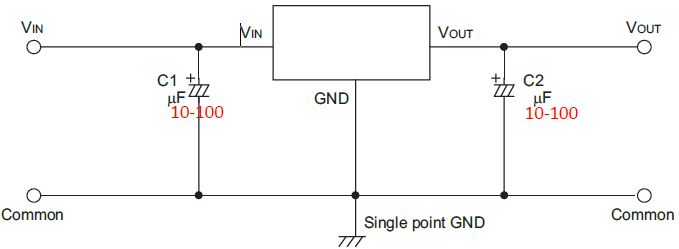

基本电路

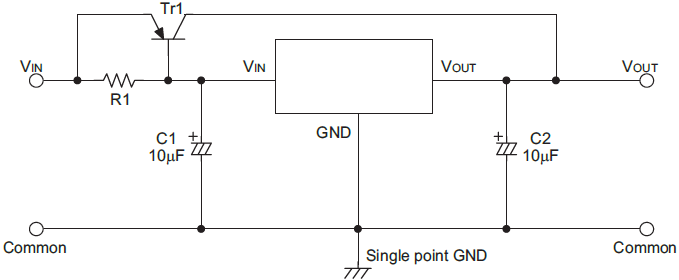

大电流输出正电压调节器

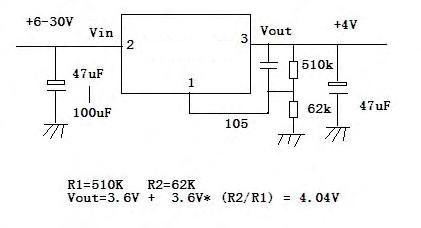

典型可调电路电路
