SL7160线性恒流驱动器
发布日期：2022-08-09 浏览次数：836
高压降压恒流芯片
降压芯片IC
线性降压恒流驱动芯片
低压差线性恒流电路
产品描述
SL7160是一款LED线性恒
流驱动器，适用于5-50V 的输入电
压范围。封装形式为ESOP8，该封
装能承受的最大功耗是1.2W。
SL7160最大电流为1A。
SL7160也可以外扩MOS,做到
更大的输出电流。
SL7160支持PWM调光功
能，可通过DIM 脚用PWM 信号调
节LED 输出电流。
SL7160还有过温调节电流
的功能。当芯片内部的温度达到
130℃左右时，会自动调低输出电
流。
产品特点
宽输入电压范围：5V～50V
可外扩MOS提高输入电压
可设定电流范围：10mA～
1000mA
可外扩MOS
PWM 调光
过温保护
CS 参考电压：300mV
ESOP8 封装
应用领域
电动车，摩托车灯照明
汽车灯照明
手电筒
原理图

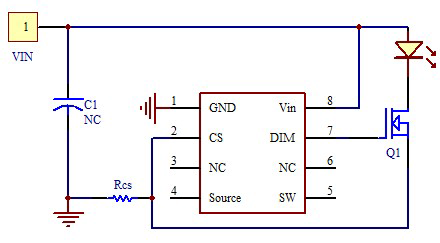

（a）内置MOS 原理图 （b)外置MOS 原理图
注：输入尖峰电压不超过60V 时，C1 可以省掉
