SL8530A 100V高压LED恒流驱动芯片

12V恒流芯片

高压LED恒流IC

大功率升压恒流芯片

大电流恒流芯片

概述

SL8530A是一款高效率、高精度的升

压型大功率LED 恒流驱动控制芯片。

SL8530A内置高精度误差放大器，固

定关断时间控制电路，恒流驱动电路等，

特别适合大功率、多个高亮度LED 灯串恒

流驱动。

SL8530A采用固定关断时间的控制方

式，关断时间可通过外部电容进行调节，

工作频率可根据用户要求而改变。

SL8530A通过调节外置的电流采样电

阻，能控制高亮度LED 灯的驱动电流，使

LED 灯亮度达到预期恒定亮度。在EN 端

加PWM 信号，还可以进行LED 灯调光。

SL8530A内部集成了VDD 稳压管，软

启动以及过温保护电路，减少外围元件并

提高系统可靠性。

SL8530A采用SOP8 封装。

特点

● 宽输入电压范围：2.6V~100V

● 高效率：可高达95%

● 最大工作频率：1MHz

● CS 限流保护电压：250mV

● FB 电流采样电压：250mV

● 芯片供电欠压保护：2.6V

● 关断时间可调

● 智能过温保护

● 软启动

● 内置VDD 稳压管

应用

● LED 灯杯

● 电池供电的LED 灯串

● 平板显示LED 背光

● 大功率LED 照明

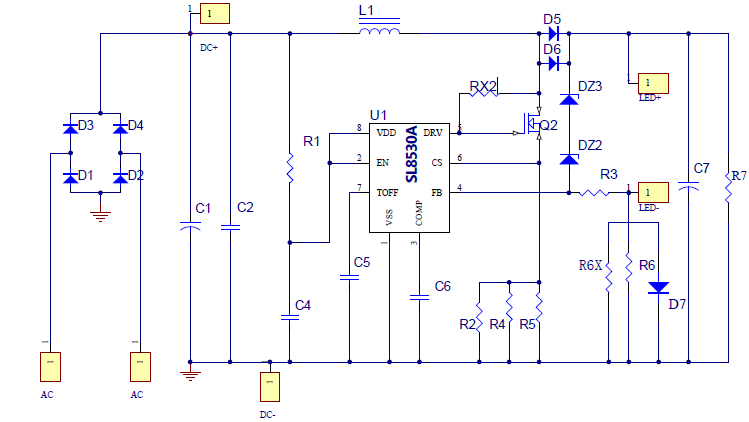

电路图
