SL6129A 35V/1.2A、高调光比 LED 恒流驱动器

DCDC35V降压恒流驱动芯片

DCDC35V降压恒流驱动IC

DCDC35V降压恒流LED驱动电路

概述

SL6129A是一款连续电感电流导通模式的降压型LED 恒流驱动器，用于驱动一个或多个LED 灯串。SL6129A工作电压从5.0v 到35v，提供可调的输出电流，最大输出电流可达到1.2A。根据不同的输入电压和外部器件， SL6129A可以驱动供高达数十瓦的LED。

SL6129A内置功率开关，采用高端电流检测电路，以及兼容PWM 和模拟调光的调光脚DIM。当DIM 脚电压低于0.3v时输出关断，进入待机状态。

SL6129A内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。

SL6129A采用SOT89-5/SOT23-5 封装。

特点

◆SOT89-5 最大输出电流：1.2A

◆SOT23-5 最大输出电流：0.5A

◆高效率：96%

◆最高工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.0V~35V

◆智能过温保护

◆内置LED开路保护

应用领域

◆LED 备用灯，信号灯

◆低压LED 射灯代替卤素灯

◆汽车照明

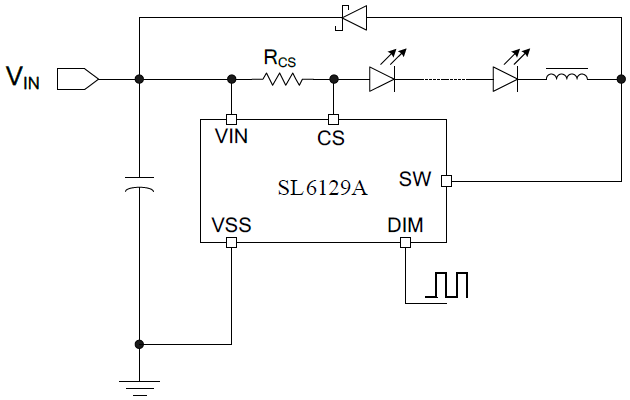

电路图
