SL2018 5.5W、低EMI、AB/D 类可选、单声道、带过热保护功能音频功放

功放IC

功能说明

SL2018 是一款低 EMI，无需滤波器， AB/D 类可选式音频功率放大器。5.5V 工作电压时，最大驱动功率

为 5.5W（VDD=5V,2Ω BTL 负载，THD<10%），音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；

SL2018 的应用电路简单，只需极少数外围器件；

SL2018 输出不需要外接耦合电容或上举电容和缓冲网络；

SL2018 可以通过控制进入关断模式，从而减少功耗；

SL2018 内部具有过热自动关断保护机制；

SL2018 工作稳定，通过配置外围电阻可以调整放大器的电压增益，方便应用；

SL2018 采用 ESOP8 封装，特别适合用于小音量、小体重的便携系统中。

特性

●超低 EMI，高效率，音质优

●AB/D 类切换、单通道

●VDD=5.5V，RL=2Ω，Po=5.5W，THD+N≤10%

●VDD=5V，RL=4Ω，Po=3W，THD+N≤10%

●宽工作电压范围 2.5V—7V

●优异的上掉电 POP 声抑制

●采用 ESOP8 封装

应用

● 手提电脑、台式电脑

● 扩音器

● 蓝牙音箱

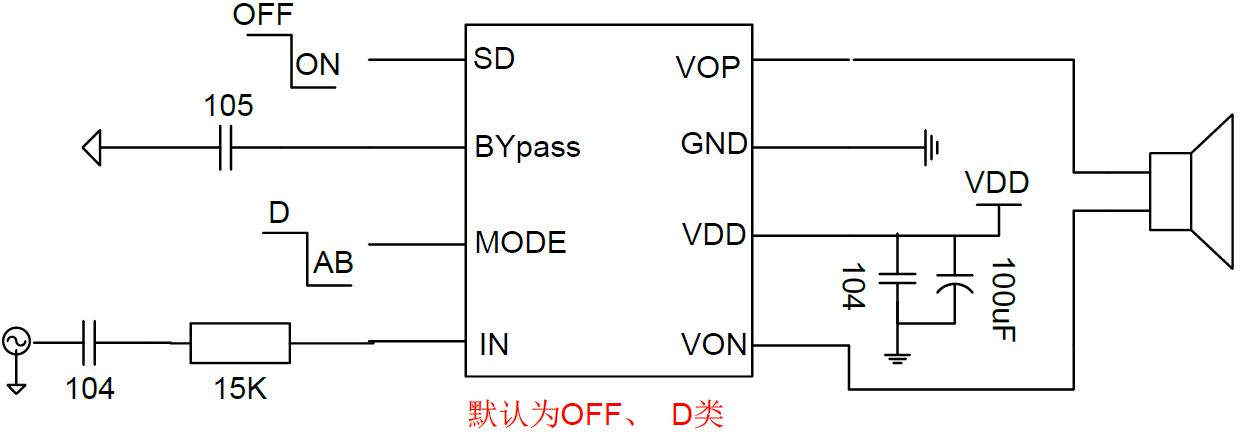

电路图
